Flowchart Adalah Bagan-bagan yang mempunyai arus yang menggambarkan langkah-langkah penyelesaian suatu masalah. Flowchart merupakan cara penyajian dari suatu algoritma.

Tujuan Membuat Flowchat :

  • Menggambarkan suatu langkah penyelesaian masalah
  • Secara sederhana, terurai, rapi dan jelas
  • Menggunakan simbol-simbol standar

Model Flowchart

Dalam penulisan Flowchart dikenal dua model, yaitu Sistem Flowchart dan Program Flowchart :

1. System Flowchart

Yaitu bagan yang memperlihatkan urutan prosedure dan proses dari beberapa file di dalam media tertentu. Melalui flowchart ini terlihat jenis media penyimpanan yang dipakai dalam  pengolahan data.

Pengertian Flowchart
Pengertian Flowchart

Disamping itu juga menggambarkan file yang dipakai sebagai input dan output. Tidak digunakan untuk menggambarkan urutan langkah untuk mengatasi masalah namun hanya untuk menggambarkan prosedur dalam sistem yang dibentuk.

2. Program Flowchart

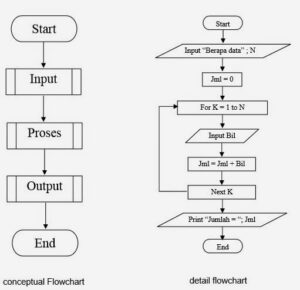

Yaitu bagan yang memperlihatkan  urutan dan hubungan proses dalam suatu  program. dua jenis metode penggambaran program flowchart :

  • Conceptual flowchart, menggambarkan alur pemecahan masalah secara global.
  • Detail flowchart, menggambarkan alur pemecahan masalah secara rinci.
Pengertian Flowchart
Pengertian Flowchart

Simbol Flowchart

Simbol-simbol yang di pakai dalam flowchart dibagi jadi 3 kelompok :

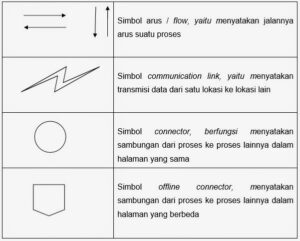

1. Flow Direction Symbols
Pengertian Flowchart
Pengertian Flowchart
Digunakan untuk menghubungkan simbol satu dengan yang lain. Disebut juga connecting line.

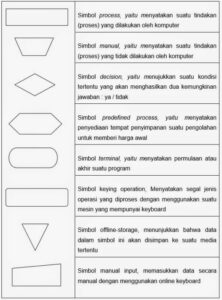

2. Processing Symbols

Pengertian Flowchart
Pengertian Flowchart
Menunjukan jenis operasi pengolahan dalam suatu  proses / prosedur Input / Output
3. Symbols

Pengertian Flowchart
Pengertian Flowchart

Menunjukkan jenis peralatan yang digunakan sebagai media input atau output.
